Tomographie à rayons X

Présentation

Plateforme de tomographie à rayons X du Laboratoire Magmas et Volcans (UCA-CNRS-IRD). Equipement intégré au projet CarMa (Caractérisation, imagerie et analyse des Matériaux naturels et synthétiques du centimètre au nanomètre).

Nos offres de service

  • Réalisation de radioscopies 2D et tomographies 3D (acquisition et reconstruction des images).
  • Réalisation si besoin d’analyses quantitatives (segmentation, mesures 2D et 3D, analyse morphométrique de particules, porosimétrie, etc.).

Equipements

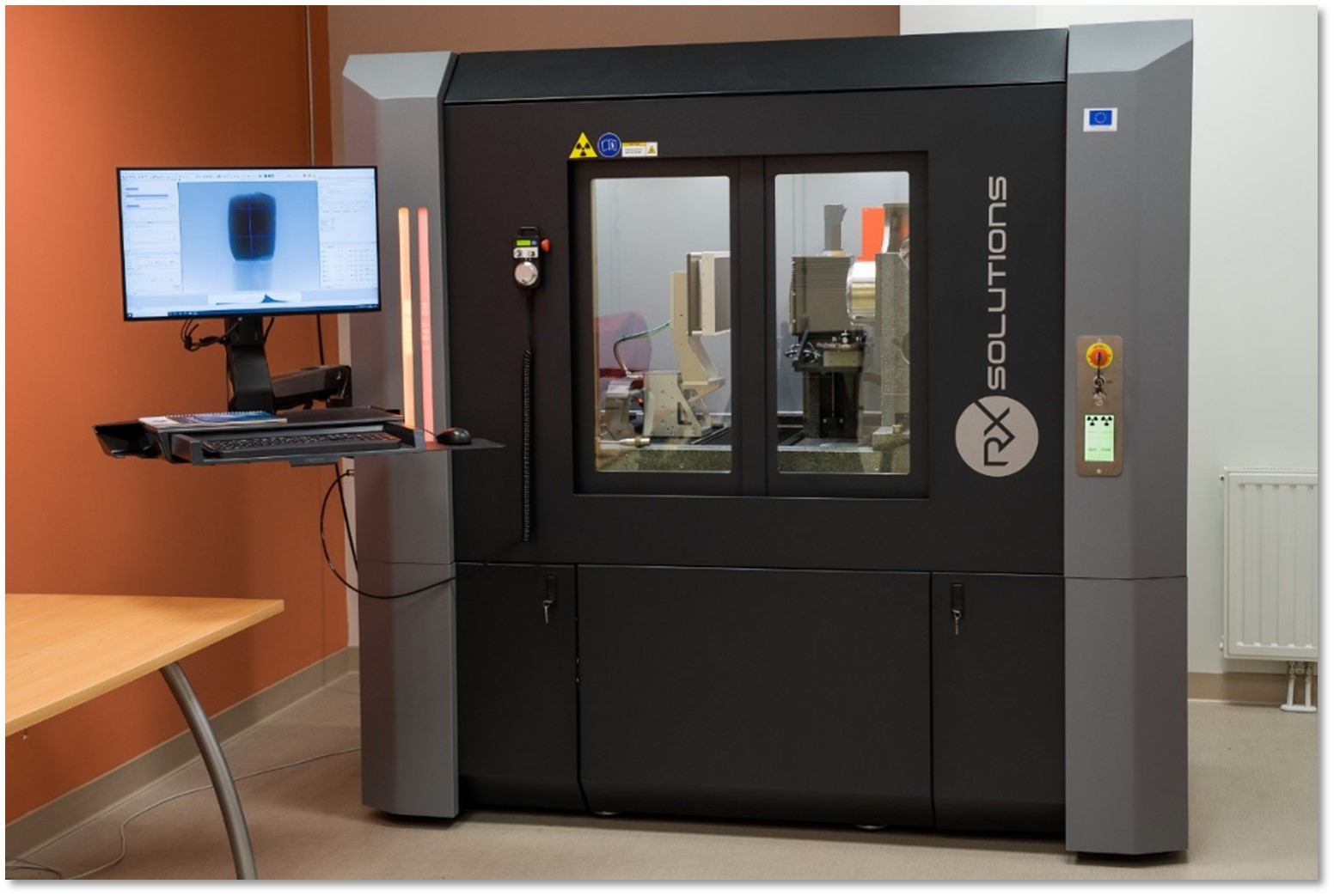

Tomographe à rayons X en cabine blindée (modèle RX-Solutions EasyTom)

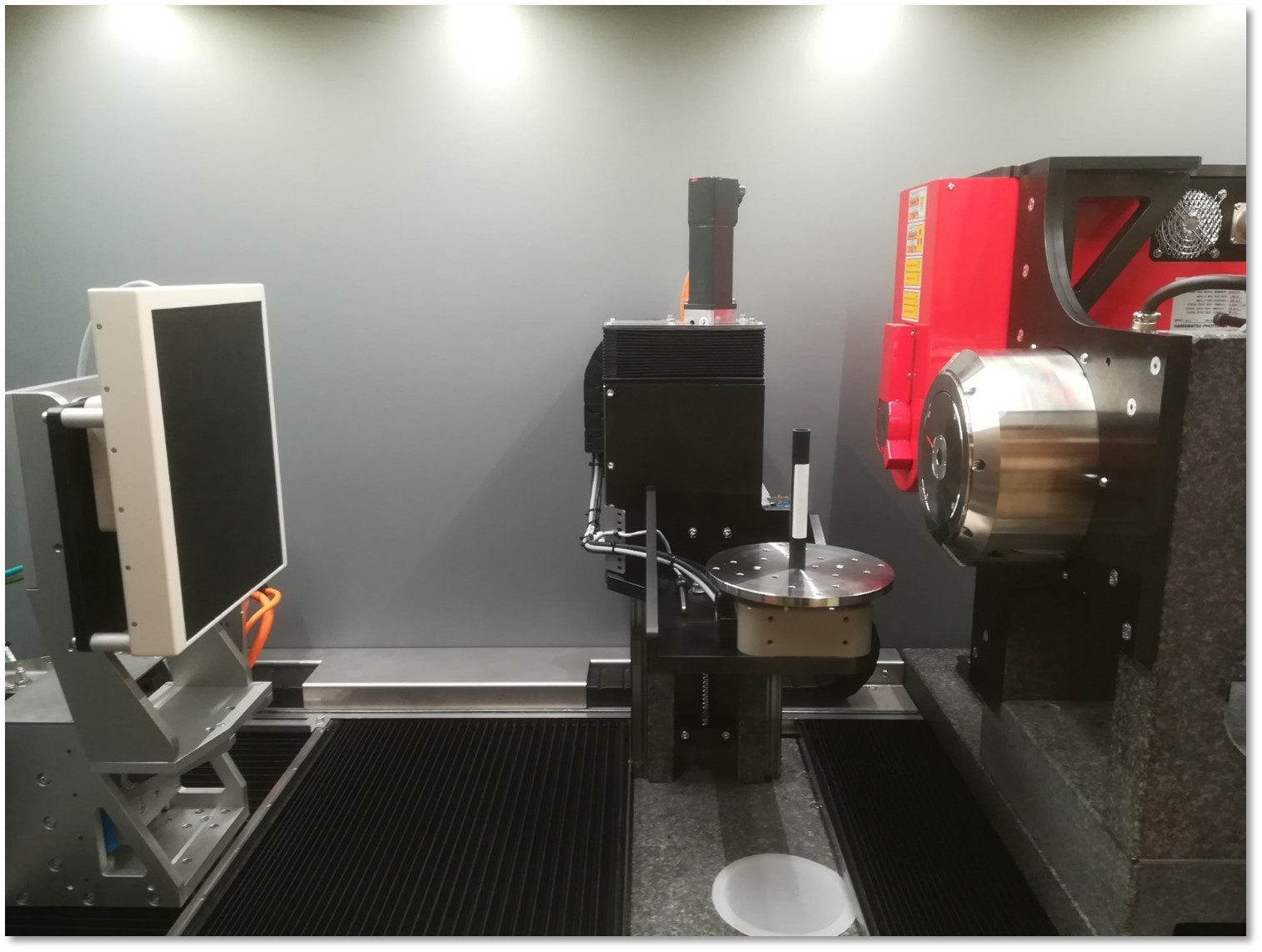

avec deux tubes RX :
  • 1 tube scellé à cathode tungstène (40-150 kV),
  • 1 tube ouvert à cathode LaB6 (20-100 kV) ou W (20-160 kV).
et deux détecteurs :
  • 1 flat panel (2560 x 2048 pixels de 124 µm),
  • 1 caméra CCD (4008 x 2672 pixels de 9 µm).
Dispositif adapté aux objets de petite taille (<20 cm), matériaux non-vivants (échantillons géologiques, bétons, céramiques, pièces archéologiques, polymères, bois, biomatériaux, matériaux composites, nanomatériaux, etc.). Résolution maximale de 0,4 µm pour les plus petits objets (volume typiquement < 1 mm³).

Equipements additionnels : stéréomicroscope, PC de reconstruction et de traitement d’image.

Exemple de réalisation

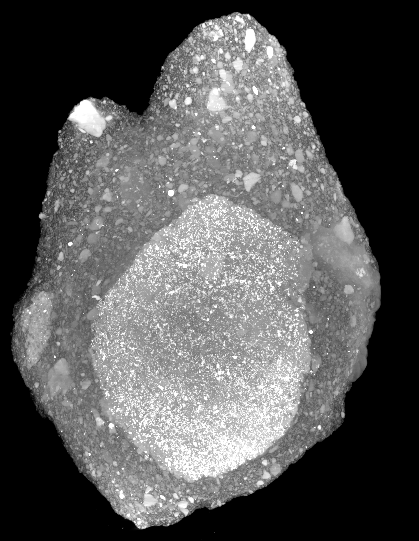

Xénolithe au cœur d’une bombe volcanique (Emmy Voyer, LMV). Taille de l’échantillon : 8x5.5x5 cm ; résolution : 52 µm/voxel.

Offres de formation

Formation des utilisateur.ices :
  • à l’utilisation du tomographe,
  • à la reconstruction des images,
  • à l’analyse d’images.
